线缆快速设计系统是基于Pro/E二次开发的标准软件,并且可以运行在Pro/E野火2.0及以上版本中(包括Creo所有版本),其主要实现产品三维电缆电线的快速自动布线,一般用于机械结构设计之后的三维电缆布线,产生真实可见的电缆模型,可以得到真实的电缆质量信息和各种报表信息以及电缆工程图。该软件具有布局灵活、部分路径自动连接、节点表数据关联、电缆支架优先、电子元器件模型灵活替换、电缆实体一键式创建、电缆数据一键式提取、快速发布分支图等优点,彻底解决了复杂电气布局中,大量电缆产品布线设计时,布线繁琐、效率低等问题。

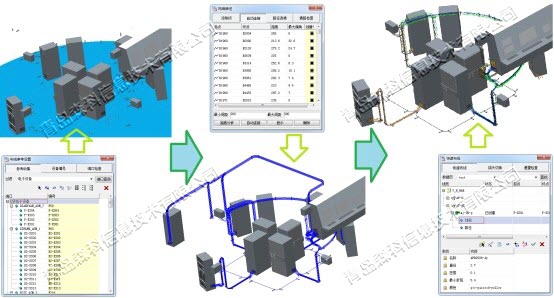

(线缆创建过程示例图)

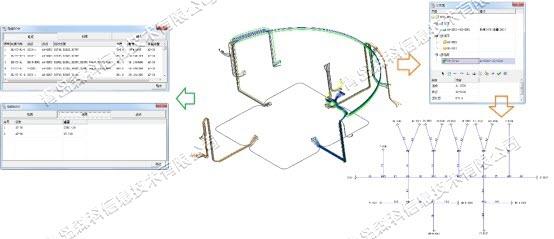

(电缆BOM和电缆分支图示例图)
